電磁閥結構及接線方法詳解

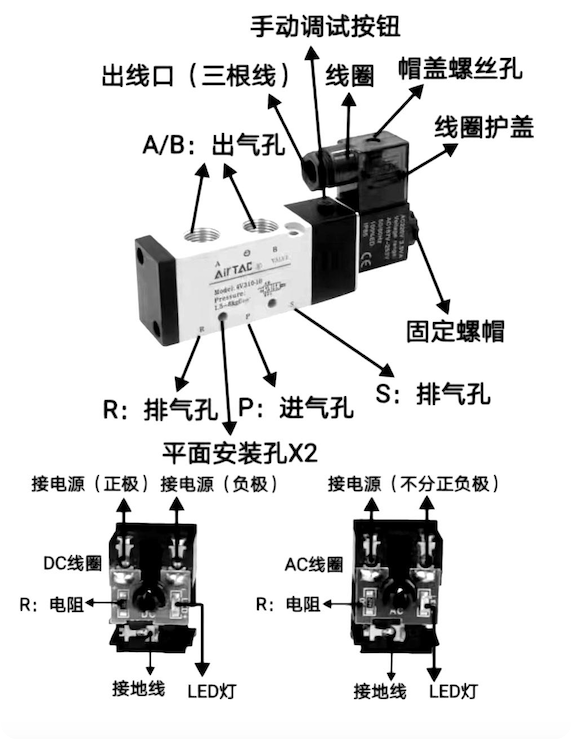

電磁閥結構圖

電磁閥是一種常用的流體控制設備,通過電磁線圈的通斷電來控制閥門的開啟與關閉。電磁閥廣泛應用于各種自動化控制系統中。為了幫助大家更好地理解電磁閥的結構和接線方式,以下是對電磁閥主要部件及其功能的詳細介紹。

1. 主要結構說明

* 手動調試按鈕:該按鈕用于手動調試電磁閥的工作狀態。在調試階段,用戶可以通過按壓該按鈕來檢查閥門是否正常工作,不需要通電就可以進行初步測試。

* 出線口(三根線):這是電磁閥線圈的電源線出口,電源通過這里進入電磁閥線圈。通常有三根線:正極、負極和接地線(根據使用的是直流或交流電有所不同)。

* 線圈:電磁閥的核心部件之一,通電時線圈會產生電磁力,推動閥芯移動,從而實現閥門的開閉。線圈的狀態決定了電磁閥是否開啟。

* 帽蓋螺絲孔:用于固定電磁閥線圈帽蓋的螺絲孔,這些螺絲可以確保線圈固定在閥體上,避免在工作時出現松動或脫落的情況。

* 線圈護蓋:線圈外部的保護裝置,防止線圈受到外界環境的影響,比如灰塵、水分或機械損傷,延長線圈的使用壽命。

* 固定螺帽:用于固定電磁閥的螺帽,確保閥門的穩定性,尤其在振動較大的工作環境中,固定螺帽能夠有效防止電磁閥的松動。

* A/B 出氣孔:這是電磁閥的兩個出氣孔,用于控制氣體的輸出流動。具體的應用場合中,A和B孔分別對應不同的輸出方向或用途。

* R:排氣孔:該孔用于氣體的排放。當電磁閥關閉或氣體需要排放時,氣體會通過R孔排出,確保系統內的壓力平衡。

* P:進氣孔:這是氣體進入電磁閥的入口。氣體通過進氣孔進入閥體,并根據電磁閥的狀態決定是否流向出氣孔。

* S:排氣孔:這是另一個排氣孔,與R排氣孔相似,用于排放多余氣體,防止氣體堆積在閥體內部,確保系統正常運行。

* 平面安裝孔X2:電磁閥的兩個安裝孔,用戶可以通過這兩個孔將電磁閥牢固安裝在設備或管道系統上,確保其工作時的穩定性。

2. 接線方式詳解

電磁閥的接線方式根據使用的電源類型(直流或交流)有所不同。圖中展示了兩種接線方式,分別為DC(直流)和AC(交流)電源的接線示意圖。

直流(DC)線圈接線

* 正極與負極:直流電磁閥的接線有正負極區分,需要將電源的正極和負極分別連接到電磁閥的對應端子上。

* 接地線:為了確保電磁閥的安全運行,接地線需要與設備接地系統相連,防止漏電帶來的安全隱患。

* LED指示燈:該電磁閥帶有LED指示燈,當電源接通時,LED燈會亮起,指示閥門處于工作狀態。

交流(AC)線圈接線

* 不分正負極:交流電磁閥的接線與直流不同,AC電源不區分正負極,用戶只需將電源線與電磁閥接線口相連即可。

* 接地線:與DC線圈一樣,AC電磁閥也需要接地線,確保設備在使用中的安全性。

* LED指示燈:同樣的,AC電磁閥也配有LED指示燈,用于指示電源的接通狀態。

3. 選型與安裝注意事項

在選擇電磁閥時,除了了解其結構和接線方式,還需要注意以下幾點:

* 工作電壓:確保選擇與系統匹配的電壓規格(DC或AC)。

* 工作壓力與流量:根據實際應用中的壓力和流量需求選擇合適的電磁閥型號,避免因參數不匹配導致設備不能正常工作。

* 環境適應性:根據工作環境選擇適合的防護等級,確保電磁閥能在惡劣環境中正常運行。

通過以上介紹,用戶可以快速掌握電磁閥的基本結構和接線方法,從而在實際應用中進行正確的安裝與調試。這將有助于提高電磁閥在系統中的可靠性和使用壽命。
